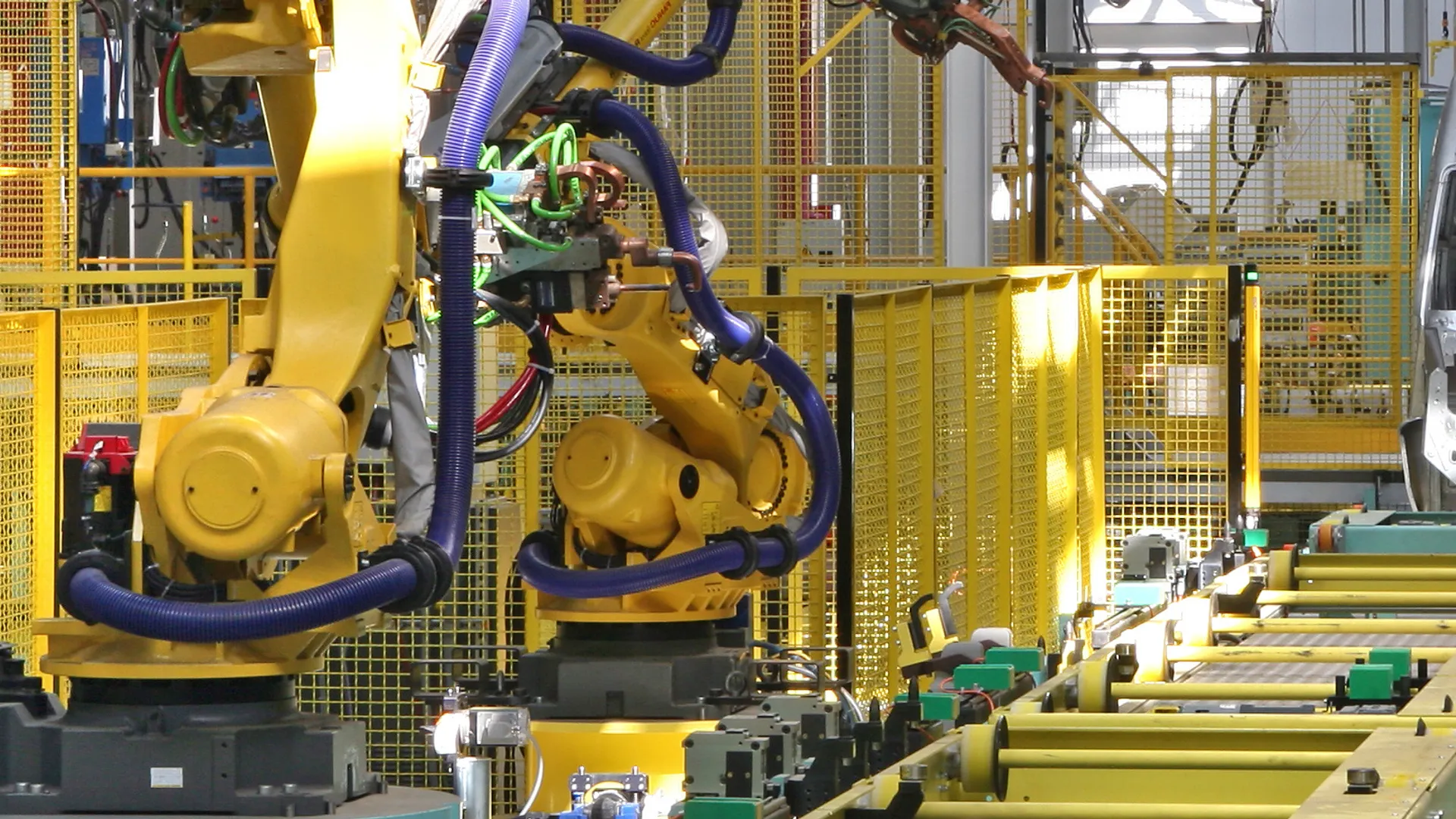

Automatisierungsindustrie – Härteprüfung

Flexible Härteprüflösungen für Produktionslinien von Industriekunden

Industriekunden möchten maßgeschneiderte Lösungen aus einer Hand. Plant ein Kunde eine gesamte Produktionslinie für seine Fertigung, in die ein Härteprüfer integriert werden soll, so wird ein kompetenter, serviceorientierter Härteprüfpartner benötigt, der flexible Härteprüflösungen anbietet, die sich einfach in eine Produktionslinie integrieren lassen.

Auch die Ansteuerung des Härteprüfers von einem übergeordneten Kundensystem muss möglich sein, damit der Härteprüfer in der Linie seinen Job ausführen kann. Eine weitere Kundenanforderung ist ein automatischer Datenexport der Messergebnisse bzw. eine Anbindung des Härteprüfers über ein Netzwerk an die firmeneigene Datenbank zu Qualitätssicherungszwecken. Dafür müssen die Schnittstellen und die Software des Härteprüfers gut dokumentiert sein.

Hardness testing in mechanical engineering

Anwendungsbeispiele

Automatisierte Härteprüfung - mit DuraVision Halbautomat oder DuraJet G5

Einen Härteprüfer in die Fertigungslinie zu integrieren, ist über eine Hardwareschnittstelle möglich. Dadurch kann die Maschine extern angesteuert werden.

Externe Maschinenansteuerung
Möglichkeit, Fußtaster anzuschließen

Sowohl der Universalhärteprüfer DuraVision Halbautomat als auch der DuraJet G5 Rockwell-Prüfer sind mit einer zusätzlichen Schnittstelle ausgerüstet. Durch diese zusätzliche Schnittstelle kann man 100-Prozent-Prüfungen durchführen, ohne dabei Prüfteile aus dem Produktionsprozess herauszunehmen.

Eine weitere Möglichkeit besteht darin, den erhältlichen Fußtaster an die Schnittstelle anzuschließen, um damit die Verspannbewegung zum Fixieren eines Werkstücks durchzuführen. Dieser erleichtert das Handling bei Prüfungen an großen, unhandlichen Bauteilen erheblich.

Mikrohärteprüfung an Schweißverbindungen - mit DuraScan Vollautomat (70,80)

Mit dem vollautomatischen DuraScan Mikrohärteprüfer lässt sich die Schweißprobenprüfung nach Norm DIN EN ISO 9050 ganz einfach und zeitsparend durchführen.

Prüfreihen einfach erstellen
Positionieren mit Panoramafunktion
Zeitsparender Vorlagenmodus

Zunächst wählt man die Prüfart (Reihe) sowie die Prüfmethode (HV0,1-HV5) in der Bediensoftware ecos Workflow aus. Im Prüfpunkteditor können Prüfpunkte komfortabel in einem Raster angelegt werden. Mit dem Linien- bzw. Polygonlinienwerkzeug können Prüfreihen automatisch an die Werkstückkonturen angepasst werden. Die Einhaltung normgerechter Abstände ist ebenfalls durch ein integriertes Tool möglich. Im Echtzeitbild kann dann die Position der Prüfreihen auf einfache und transparente Weise festgelegt werden. Größere Proben werden durch die Panoramafunktion ebenfalls vollständig erfasst.

Automatisch wird auch eine Vorlage für jede gemessene und archivierte Probe erstellt. Diese Vorlage kann bei der nächsten Schweißnaht verwendet werden und mittels Rotationsachse auf dem Werkstück positioniert werden. Somit lassen sich mit wenigen Klicks komplizierte Prüfaufgaben schnell realisieren.

Prüfdatenverwaltung - mit DuraJet G5

Damit alle vorhanden Prüfdaten einfach und übersichtlich gesichert werden können, lassen sie sich mit dem DuraJet G5 Rockwellprüfer strukturiert archivieren.

Standard-Prüfdatenverwaltung
Gruppierte Prüfdatenverwaltung für z. B. Chargen, Abteilungen etc.

Bereits vor der Prüfung wird die Art der Messdatenverwaltung ausgewählt. In der Standard-Prüfdatenverwaltung werden alle Ergebnisse in einer Sammelliste gespeichert. Sollen Prüfdaten einzelnen Benutzern oder Benutzergruppen, bestimmten Bauteilen, Chargen oder Abteilungen zugeordnet werden, eignet sich hierfür die Funktion der gruppierten Datenverwaltung.

Alle ermittelten Prüfergebnisse werden in separaten Listen gesammelt und können übersichtlich dargestellt, exportiert oder als Bericht gespeichert werden. Die erstellten Gruppen können jederzeit wieder geladen und durch andere Prüfergebnisse erweitert werden.

Mehrfachprüfung von gebetteten Proben - mit DuraScan Vollautomat und Softwaremodul ecos Workflow

Mit dem DuraScan Mikrohärteprüfer in Kombination mit dem Softwaremodul ecos Workflow Mehrfachproben können bis zu zwölf gebettete Proben mit jeweils mehreren Prüfreihen vollautomatisch gemessen werden.

Automatische Prüfung an bis zu zwölf gebetteten Proben
Prüfpunkte mithilfe der Übersichtskamera einfach und schnell positioniert
Hoher Verfahrweg durch asymmetrische Anordnung

Mit dem Softwaremodul ecos Workflow Mehrfachproben können bis zu zwölf Proben angelegt und parallel bearbeitet werden. Für jede einzelne Probe können die Prüfdaten festgelegt, Prüfreihen definiert und die Messung anschließend vollautomatisch durchgeführt werden. Das Positionieren der Prüfpunkte bzw. Prüfreihen wird durch die Übersichtskamera erleichtert.
