Prüfkopfeinsätze in der Härteprüfung
Ein ÜberblickWarum Prüfkopfeinsätze in der Härteprüfung wichtig sind
Prüfkopfeinsätze spielen eine entscheidende Rolle in der Härteprüfung, indem sie das Werkstück sicher fixieren und niederhalten. Dies ist besonders wichtig, um präzise und reproduzierbare Ergebnisse zu gewährleisten. Durch die Verwendung passender Prüfkopfeinsätze wird sichergestellt, dass das Prüfteil während des Prüfprozesses stabil bleibt, was Fehler durch Bewegungen oder Vibrationen verhindert. Eine korrekte Fixierung und Niederhaltung des Werkstücks trägt somit maßgeblich zur Genauigkeit und Zuverlässigkeit der Härteprüfung bei.
![](/static_processed/8d305b47a2422ef44acb57653a4607d7/clamping_inserts_elongation_indentor_50mm_2.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/pruefkopfverlaengerung/Clamping_inserts_Elongation_indentor_50mm_2.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/c8ccb9e6205b2540da5ebb254ac355fd/clamping_inserts_elongation_lens_50mm.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/pruefkopfverlaengerung/Clamping_inserts_Elongation_lens_50mm.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/bd74a8819d5eedaa247dab9204379b76/clamping_inserts_elongation_lens_50mm_2.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/pruefkopfverlaengerung/Clamping_inserts_Elongation_lens_50mm_2.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Arten von Prüfkopfeinsätzen
Prüfkopfverlängerungen:
Verlängerung 90 mm: Diese Verlängerung erweitert den Prüfkopf um 90 mm und hat einen Auflage-Ø von 10 mm sowie eine Bohrung von 4,5 mm. Sie erfordert Eindringkörper mit einem Durchmesser von 3,8 mm. Diese Verlängerung ermöglicht es, tiefere oder schwer zugängliche Stellen des Werkstücks zu erreichen und dabei eine stabile Fixierung sicherzustellen.

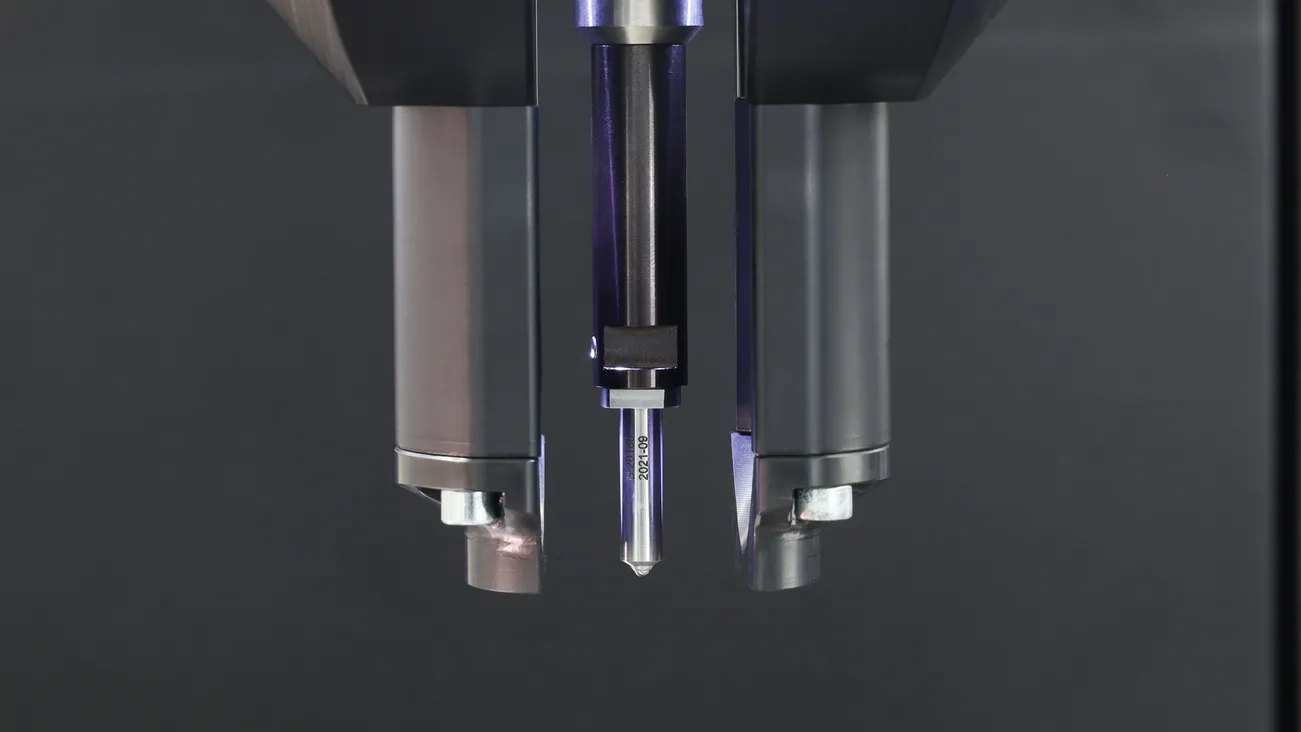

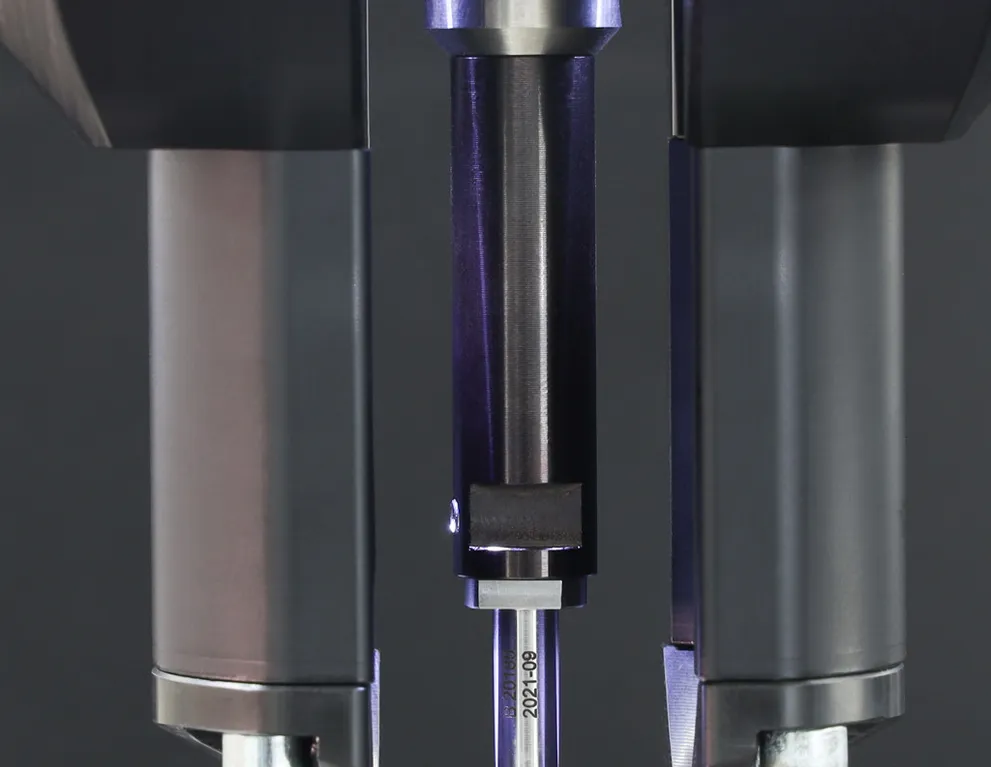

Verspanneinsatzverlängerungen:
2 Stück inkl. Eindringkörperverlängerung und Objektivverlängerung: Diese Verlängerungen sind speziell für den Einsatz mit einem 2-fach Sternrevolver konzipiert. Sie sorgen für eine sichere Fixierung des Werkstücks, selbst bei größeren Abständen zum Prüfobjekt. Dies gewährleistet eine präzise und stabile Messung.
Verspanneinsätze mit großer Auflagefläche:
2 Stück für Prüfungen an Blechen: Diese Verspanneinsätze bieten eine große Auflagefläche (45 x 30 mm) und sind ideal für die Prüfung von Blechen. Sie ermöglichen eine sichere Fixierung des Werkstücks, was besonders bei dünnen oder flexiblen Materialien wichtig ist. Sie sind kompatibel mit Eindringkörpern bis zu einem Durchmesser von 12 mm und den Objektiven L2,5, L5 und L10.
Prüfkopfeinsätze für kleine Prüfstellen:
Diese speziellen Einsätze haben einen Auflage-Ø von 10 mm und eine Bohrung von 4,5 mm. Sie sind für Eindringkörper mit einem Durchmesser von 3,8 mm konzipiert und eignen sich ideal für präzise Prüfungen an kleinen Prüfstellen. Durch die sichere Fixierung und Niederhaltung des Werkstücks wird die Messgenauigkeit erheblich verbessert.
Fazit
Prüfkopfeinsätze sind essenziell für die sichere Fixierung und Niederhaltung von Werkstücken in der Härteprüfung. Sie gewährleisten, dass das Werkstück während des Prüfprozesses stabil bleibt, wodurch präzise und reproduzierbare Ergebnisse erzielt werden können. Mit einer Vielzahl von Optionen, von Prüfkopfverlängerungen und Verspanneinsatzverlängerungen bis hin zu speziellen Prüfkopfeinsätzen für kleine Prüfstellen, können alle Anforderungen an die Härteprüfung effizient und zuverlässig erfüllt werden. Hochwertige Prüfkopfeinsätze tragen maßgeblich zur Genauigkeit und Reproduzierbarkeit der Prüfergebnisse bei und unterstützen somit die Qualitätssicherung in der Materialprüfung.
