ecos LINEplus – la vostra “cassetta degli attrezzi” completa
Ampliate le vostre possibilità.Cos’è ecos LINEplus?
Il modulo opzionale ecos LINEplus include un set di strumenti di linea che aiutano a posizionare con precisione i punti di prova e le serie secondo le specifiche misure sul campione.
Linee guida: Lunghezza e angolo
Con la funzione "Linee guida" per lunghezza e angolo è possibile definire la posizione dei punti di inizio della serie o i punti di prova sul pezzo in modo facile e veloce. Inoltre è possibile misurare lunghezze e angoli sul pezzo. La funzione è davvero facile da utilizzare.

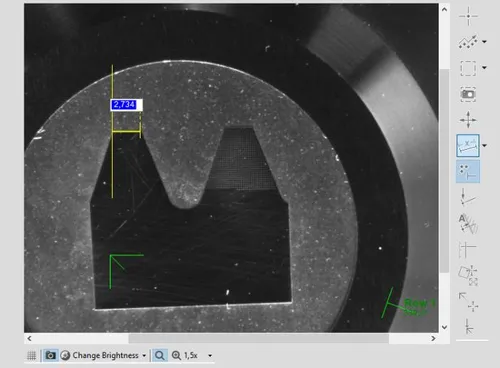

Lunghezza della linea di riferimento
il primo clic definisce il punto d’inizio della linea guida. Con un secondo clic si definisce il punto di fine e si vede subito la lunghezza della linea guida. In alternativa la lunghezza può anche essere inserita tramite tastiera.
![](/static_processed/e201af5059667363a353d6b92d3d1ec9/hilfslinielaenge.jpg?{"image":"https://api.emcotest.com/static/software/HilfslinieLaenge.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})

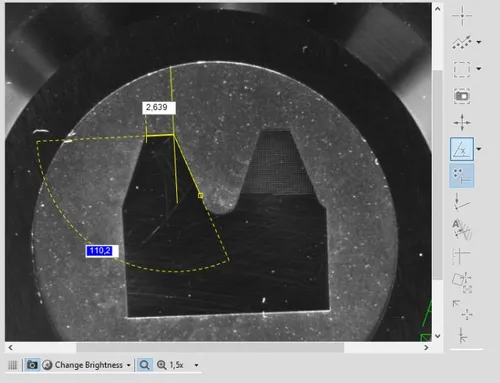

Linea di riferimento angolare
il primo clic definisce il vertice, il secondo la direzione della prima retta. Con un terzo clic si può poi definire la lunghezza e la direzione della seconda retta: ora il sistema visualizza angolo e lunghezza. In alternativa, possono essere inseriti anche l'angolo e la lunghezza del vertice.
![](/static_processed/782f620a3790f8f2cd79595e0567c886/hilfsliniewinkel.jpg?{"image":"https://api.emcotest.com/static/software/HilfslinieWinkel.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})

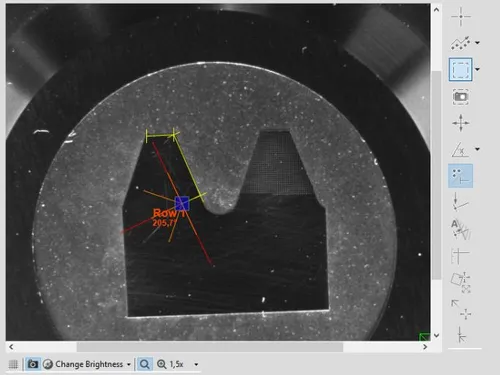

Funzione di snapping
Tutti i punti di inizio e di fine dispongono di una funzione “Cattura”, con cui è possibile concatenare più linee guida. Anche i punti di prova, i punti di inizio della serie e le polilinee possono però essere posizionati con altrettanta precisione sulla base delle polilinee.
![](/static_processed/a0e2fd8d23eecfb764e5135d17bc2e79/fangfunktion.jpg?{"image":"https://api.emcotest.com/static/software/Fangfunktion.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
Polilinea
Con la funzione avanzata di polilinea, è possibile distribuire i punti di prova lungo una linea definita con più clic. Ciò può avvenire definendo il numero oppure la distanza dei punti tra loro. A ogni polilinea possono essere associate più catene di punti di prova a varie distanze.
Le polilinee e le linee guida possono essere modificate successivamente in qualsiasi momento ed essere allineate al pezzo anche in seguito. Ciò consente un uso efficiente dei template (modelli).
![](/static_processed/76dcc67b353b80e66c7f095bc960b97c/polylinie.jpg?{"image":"https://api.emcotest.com/static/software/Polylinie.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
