Tables d'essai dans les essais de dureté
Un aperçuPourquoi les tables d'essai sont importantes dans les essais de dureté.
Les tables d'essai jouent un rôle crucial dans les essais de dureté en permettant un positionnement stable et précis de l'échantillon. Elles garantissent également que le site de test est parallèle à l'indenteur. En particulier pour les pièces cylindriques, elles assurent une fixation sécurisée pendant le test, ce qui conduit à des résultats plus précis et reproductibles. Le choix de la bonne table d'essai peut améliorer considérablement l'efficacité et la fiabilité des essais de dureté.
![](/static_processed/2f919a910c4fde3f843b93411f024750/plane_anvil_hardness_test_235mm.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/plantische/Plane_anvil_hardness_test_235mm.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/96f7e693db72f3c3a6f63d31c450116e/v_anvil_hardness_test_8-22mm.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/prismenprueftische/v_anvil_hardness_test_8-22mm.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/2fa612871c17a4af0c4ba09f10e2025e/v_anvil_hardness_test_4-10mm_small.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/prismenprueftische_schmal/v_anvil_hardness_test_4-10mm_small.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Tables d'essai pour les tests de dureté en différentes géométries et tailles
Il existe différents types de tables d'essai, chacune étant conçue pour des applications spécifiques et des géométries de pièces variées. Voici quelques-uns des types les plus courants :
Tables planes:
Ces tables plates offrent une surface plane pour le placement des échantillons et sont idéales pour les pièces plates et uniformes. Elles constituent la base de nombreux systèmes de test de dureté.
Tables prismatiques:

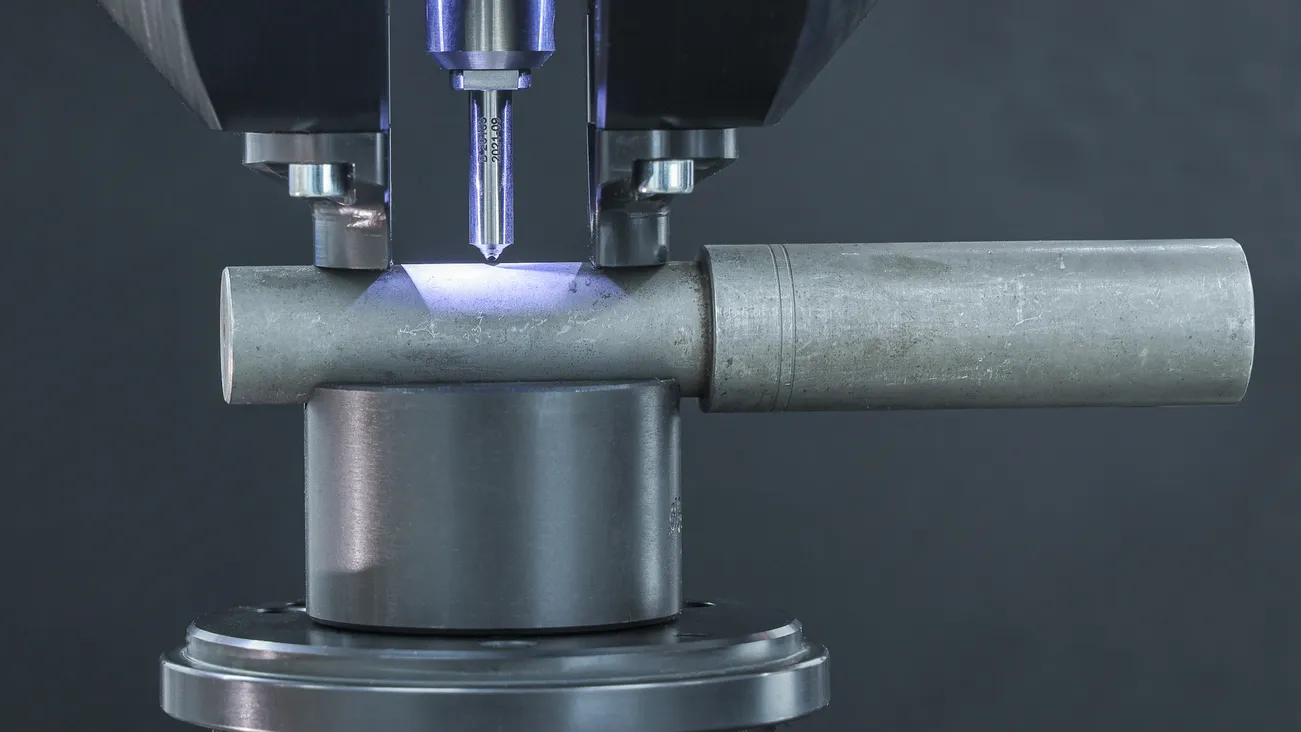

Ces tables sont équipées de rainures en forme de V, spécialement conçues pour maintenir des pièces cylindriques ou tubulaires. Elles garantissent un positionnement précis et empêchent le roulement indésirable de la pièce pendant le test.
Tables à palier oscillant:
Les tables à palier oscillant disposent d'un palier oscillant qui permet un ajustement flexible de la position de test. Elles sont particulièrement utiles pour les pièces avec des géométries inclinées ou angulaires, offrant une grande flexibilité et précision.
Tables pour essais de billes:
Les tables pour essais de billes sont équipées d'une cavité spéciale, idéale pour le maintien des billes, comme celles des roulements à billes. Elles garantissent que celles-ci restent en place de manière sécurisée pendant le test.
Extensions pour tables d'essai:
Ces extensions peuvent être ajoutées aux tables d'essai existantes pour agrandir la surface de travail. Elles permettent l'adaptation à des pièces plus grandes et offrent une stabilité supplémentaire.
![](/static_processed/f6ebce9594d7095633dce21e4feb8b80/ball_testing_anvil_hardness_2.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/kugelprueftisch/Ball_testing_anvil_hardness_2.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/6b5fb76d67eaf2d1abc167cd42fc40f0/v_anvil_hardness_test_4-10mm_half.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/prismenprueftische_einseitig_Abgesetzt/v_anvil_hardness_test_4-10mm_half.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/a2dd3eda83155e0c30094832f3e5ae10/prueftischerweiterung_macro_haertepruefer.jpg?{"image":"https://api.emcotest.com/static/makrohaertepruefer/zubehoer/prueftischerweiterung/Prueftischerweiterung_macro_haertepruefer.jpg","edits":{"resize":{"width":167,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Conclusion
Les tables d'essai sont essentielles pour la précision et la reproductibilité dans les tests de dureté. En choisissant la bonne table d'essai, l'efficacité des tests peut être augmentée et la fiabilité des résultats assurée. Avec une variété d'options, des tables planes aux tables à palier oscillant et aux extensions pour tables d'essai, les exigences de chaque tâche de test peuvent être satisfaites.
